ニッカン・トランペット NO.20-2（その２）［Nikkan Trumpet NO.20-2 (part2)］（取外したMouthpieceの補正）

Nikkanトランペット No.20-2 (part1)で、LeadpipeとMouthpieceの固着を解消したことで、No.20-2も、いろんなMouthpieceを使えるようにはなったが、MouthpieceとBottomCapの固着を解消しただけでは、まだ普通に演奏できるようにはなってない。

↑Nikkan NO.20-2の補正前の画像（upper right）

上の写真画像で、Leadpipeは主管に挿さってはいるが、支柱と前の延座には触れてるだけで、シリンダーや後の延座（折れてる）には触れてもない。おまけに外側（写真では上側）に曲がってる。（Leadpipeは主管に挿さった状態で回せるので下側にもなる。指掛の位置も変わるけどね）明らかに歪んでいるのだ！
でも、まずはLeadpipeにくっついてたNikkan Mouthpiece 4MS。せっかく外したMouthpieceだし、見た目は良くないが補正すれば使えそうな感じ…。

【Nikkan 4MSの補正】

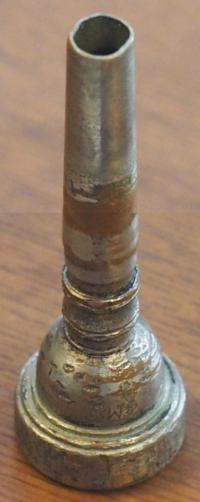

付属してたNikkan Mouthpiece 4MS↓

  Leadpipeに固着してたのは、Nikkanの4MSというMouthpieceで、おそらく購入時、No.20本体に付属してきてたもの。（弟がNikkan TR-134を買った時にも5MSというMouthpieceが付属してた）写真画像でも分かるように、Leadpipeに固着したMouthpieceを、ペンチかなんかで、かなり無理やり抜こうとしたようで、4MSの表面には傷がたくさんあり、おまけにShankの先も歪んでる。（Shank先の歪みはLeadpipeとの固着とは関係ないかも…）
  ともあれ、4MSというMouthpieceは使ったことが無かったし、RimやCup内部は比較的きれいで、使えない状態でもなかった。ということで、ツールで補正することにした。
  基本はLeadpipe（Mouthpipe）の補正のとこでやったのと同じように、『木槌やWatch用のHammerでトントン』とやって補正した。（差し込んでグルグル＆トントンもやったけどね。シロートやから怖いもん無し！右の写真画像は、Shank側に焦点を合わせた上半分とCup＆Rim側に焦点を合わせた下半分を合成したもの）

  Shankの先の補正前後の画像は以下の通り。

↑Nikkan 4MSの補正前（左）と補正後（左）

使ったツール等は以下の通り。

↑Nikkan 4MSの補正時に使ったツールと補正後の4MS

ここには木槌は入ってないが、木槌も使った。（上の写真画像は、調整修理ツール＆マウスピース側に焦点を合わせた上半分とWatch用のHammer側に焦点を合わせた下半分を合成したもの）

今回は『Leadpipeと本体部分の接合の話まで持って行こう！』ってやる気満々だったけど、付属してたMouthpiece 4MSの記事作り（画像処理等）で手間取って、ちょっと疲れてきたのでこの辺りで…。（補正した4MSは外が傷だらけだけど、5MSと同じような感覚で使える！5MSよりRimの内径が少し大きいから、自分は5MSの方が吹き易いけどね）
※　これによって生じる、いかなる不利益も補償いたしませんので、トライされる方は自己責任でお願いします。

（Apr. '26）
